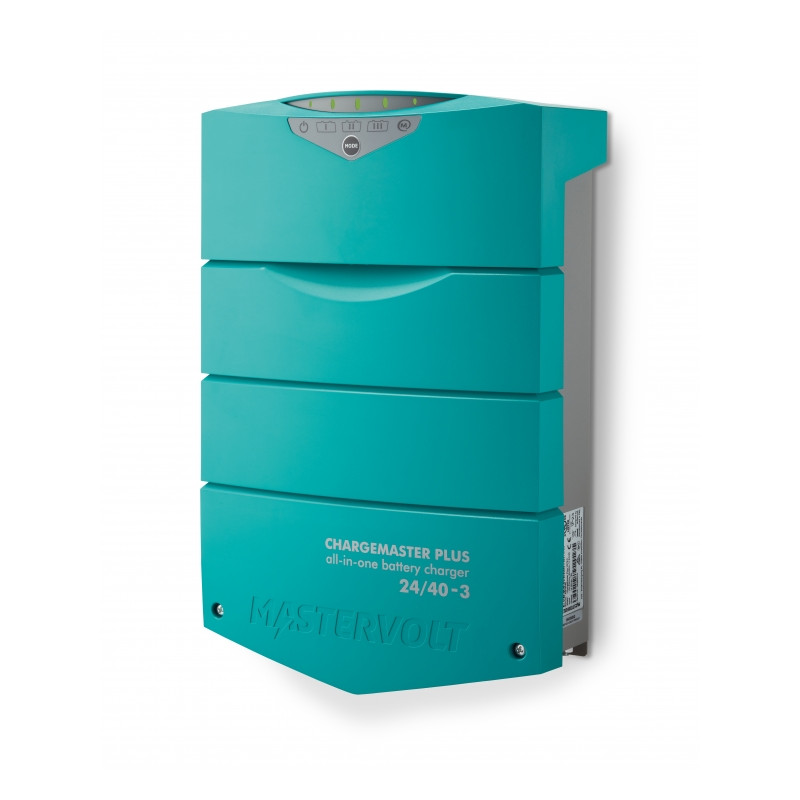

Chargemaster Plus 24/40-3

I ChargeMaster Plus sono la nuova generazione di caricabatterie che integra funzioni multiple in un unico apparecchio. ChargeMaster Plus rimpiazza caricabatterie ausiliari, partitori di carica e VSR riducendo la complessità e i costi dell’impianto. Progettato per essere versatile, carica un massimo di tre batterie in modo rapido e sicuro, in ogni parte del mondo.

Il miglior amico della batteria

Con la nuova architettura Battery’s Best Friend, il ChargeMaster Plus è grado di caricare innumerevoli tipi batterie diverse in composizione chimica, taglia e tensione. Tutte le batterie vengono caricate con il metodo 3-stadi+. Altre caratteristiche uniche sono:

 - Modalità revival: ripristina automaticamente batterie anche completamente scariche.

 - Priority Charge: indirizza l’energia disponibile alla batteria più scarica per una carica più veloce.

 - Ingresso Smart: carica tutte e tre le batterie da un singolo alternatore durante gli spostamenti.

Carica globale

Il ChargeMaster Plus funziona con tutte le tensioni e frequenze del mondo. Resiste a grosse fluttuazioni di tensione e alle alte temperature, per lavorare in condizioni difficili. Per mercati nautico e mobile, ChargeMaster Plus  è conforme: CE, ABYC, UL, SAE, CEC e RCM/C-Tick.

Semplicità dell’impianto

Oggigiorno le apparecchiature devono essere facilmente comprensibili. Il display del ChargeMaster Plus indica la fase di carica di tutti e tre le uscite in modo chiaro. Le connessioni sono robuste e ergonomiche per diminuire i tempi di installazione. Un VSR integrato permette di eliminare ulteriori componenti e di ricaricare le tre batterie dall’alternatore.

Potenti connessioni

Nelle moderne applicazioni, tutti i componenti lavorano insieme. Il network MasterBus su base CAN permette ai caricabatterie di comunicare con display, shunts e impianti di distribuzione e di dialogare con sistemi tipo CZone®, NMEA e CANopen. Il ChargeMaster Plus funziona come alimentatore DC per apparecchiature di comunicazione delicate o in fase di costruzione dell’imbarcazione.

Caratteristiche

Multicharger con due uscite, un ingresso/uscita, convertitore DC-DC, limitatore di corrente e VSR.

Combina batterie a Ioni di Litio, Gel o AGM e banchi batterie grandi o piccoli in un unico caricabatterie.

Carica batterie multiple contemporaneamente.

Specifiche ulteriori: carica il 20 % in più a 14,4 V e fino all’80 % a 60 °C.

Carica sicura: riconosce rapidamente lo Stato di Carica per allungare la vita media delle batterie.

Ingresso AC molto ampio: da 80 a 275 V AC, da 35 a 70 Hz.

Compatto, facile da collegare veloce da installare.

Specifiche generali

Tensione di uscite nominale: 24 V

Massima corrente per uscita: 40 A

Tensione di uscita Smart In-/Output: 12 o 24 V

Corrente di uscita Smart In-/Output: 5-10 A a 12 V; 5-20 A a 24 V (instelbaar)

Corrente di ingresso Smart In-/Output : Max. 20 A a 24 V

Corrente AC max.: 6,8 A / 13,5 A

Corrente di carica totale: 40 A a 28,8 V

Numero di uscite batteria: 3 (massimo)

Gamma di capacità della batteria : 160-400 Ah

Tensione di ingresso nominale: 120/230 V (80-275 V) 50/60 Hz

Connessione AC : Morsetti per cavi fino a 6 mm²

Funzione alimentatore (anche senza batteria): Sì

Display/letture: Display a LED

Dimensioni, hxlxp: 384 x 250 x 127 mm - 15,1 x 9,8 x 5,0 pollici

Peso: 5,9 kg - 13,0 libbre

Certificazioni: CE, ABYC, UL1236, SAE J1171, ISO 8846, CEC, RCM/C-Tick

Specifiche tecniche

Curva di carica: IUoUo, automatico 3-stadi+ per Gel/AGM/Ioni di Litio/trazione/spirale

Compensazione della temperatura: -30 mV/°C / -17 mV/°F; sensore di temperatura incluso

Compensazione della tensione DC: Attraverso MasterShunt

Autoconsumo (lato DC): < 2 mA (MasterBus off)

Funzione Current Control: sì, attraverso MasterBus

Fattore di potenza: > 0,98

Temperatura ambiente: -25 °C a 80 °C, riduzione < 0 °C e > 40 °C - 13 °F a 176 °F

Raffreddamento: Ventilatore variable

Grado di protezione: IP23, montaggio verticale

Protezoni: Sovratemperatura, sovraccarico, cortocircuito, alta/bassa tensione batteriasovratemperatura, sovraccarico, cortocircuito, alta/bassa tensione batteria, protezione contro l’accensione

MasterBus compatibile: Sì

Interfaccia di stato del caricatore (CSI) (contato di allarme): Sì, in combinazione con Uscita Contatto Multi¬funzione (art. n. 77030500)
